Dalam industri pembuatan dan logistik yang sangat automatik hari ini, kecekapan barisan pengeluaran sangat bergantung pada kebolehpercayaan sistem penghantarnya. Di tengah -tengah sistem itu adalahKomponen penghantar- Pulleys, idlers, galas, dan bahagian struktur yang memastikan pergerakan bahan yang lancar, konsisten, dan selamat. Sama ada dalam perlombongan, pergudangan, pemprosesan makanan, atau loji pengendalian pukal, komponen -komponen ini menentukan bagaimana bahan -bahan yang cekap mengalir dari satu proses ke yang lain. Kegagalan tunggal dalam pulley atau pemalas boleh menyebabkan jam downtime, yang membawa kepada kerugian pengeluaran yang ketara dan pembaikan yang mahal.
Mengapa komponen penghantar penting: soalan utama
Apakah komponen Pulley & Idler dalam sistem penghantar?
Cara Memilih Komponen Penghantar: Spesifikasi & Amalan Terbaik
Jenama QMH & Langkah Seterusnya - Hubungi Kami
Gerakan bahan kuasa sistem penghantar di kilang, lombong, logistik, kilang. Memilih komponen yang betul memastikan uptime, kecekapan kos, dan hayat perkhidmatan yang lebih lama.
Bahagian yang tidak dipilih atau berkualiti rendah membawa kepada downtime yang tidak dirancang, misalignment tali pinggang, pakaian yang berlebihan, dan kos penyelenggaraan.
Oleh kerana automasi industri dan logistik permintaan yang lebih ketat, pengoptimuman di peringkat komponen (pulleys, idler, rollers) menjadi kelebihan daya saing.
Untuk menggantikan komponen yang gagal, menaik taraf kapasiti, atau menyesuaikan penghantar ke beban atau persekitaran baru.
Untuk mencari helaian spesifikasi, keserasian, piawaian (mis. CEMA), dan harga.
Untuk membandingkan pembekal, kualiti, jaminan, dan masa utama.
Anda mesti membentangkan nilai pendidikan: penjelasan yang lebih mendalam, data perbandingan, dan penggunaan kes -kes di luar gembar -gembur pemasaran.
Tunjukkan kepada anda memahami masalah biasa ("Bagaimana Mengurangkan Pakaian Belt", "Cara Mengira Jarak Idler").
Gunakan FAQ, Jadual, Spesifikasi Realistik. Itu membina kepercayaan dan menggalakkan penukaran.
Dengan pembingkaian strategik itu, kami kini beralih kepada kandungan teras: apa sebenarnya komponen ini dan cara memilihnya.
Dalam sistem tali pinggang penghantar, komponen penghantar sering merujuk kepada pulleys, idler (penggelek), sokongan, galas, dan aksesori. Di bawah ini kita memberi tumpuan kepada dua subtipe asas: Pulley dan Idler.
A Pulleyadalah drum berputar di mana tali pinggang penghantar membungkus. Ia memainkan beberapa peranan bergantung kepada lokasi (pulley memandu, pulley ekor, pulley bend / snub, pulley mengambil).

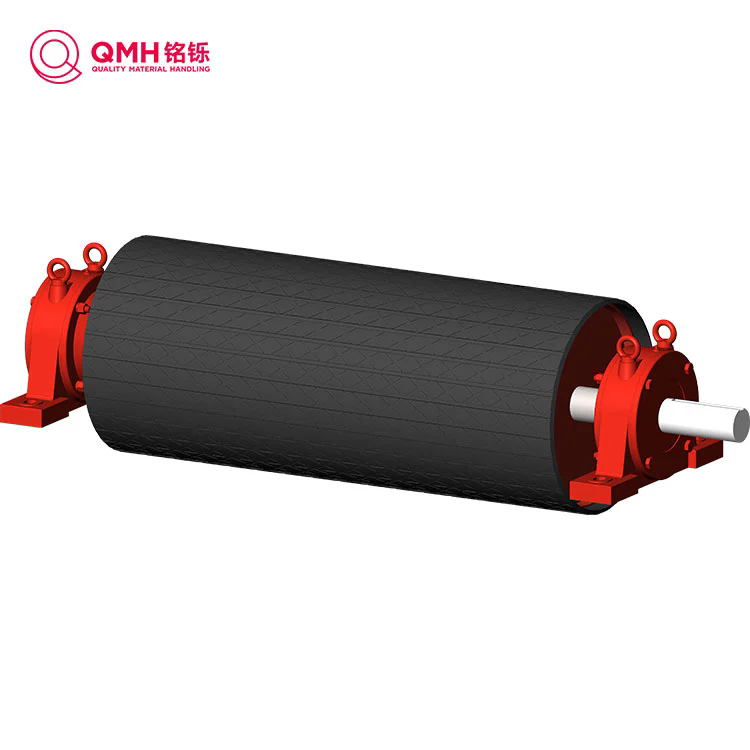

Drive (kepala) Pulley: Didorong oleh motor, menghantar tork untuk menggerakkan tali pinggang.
Ekor / Kembali Pulley: Mengalihkan tali pinggang kembali ke hujung pemacu.
Snub / Bend Pulley: Meningkatkan sudut bungkus di sekitar pulley pemacu untuk meningkatkan daya tarikan.
Mengambil Pulley: Laraskan ketegangan, mengeluarkan kendur dari sistem tali pinggang.
Pemandu / Bend Pulleys: Digunakan dalam segmen melengkung atau bersudut.
| Nama parameter | Penerangan | Julat atau nota biasa |
|---|---|---|
| Diameter teras | Diameter silinder dalaman (tidak termasuk salutan) | mis. 6 "hingga 24"+ bergantung pada lebar tali pinggang |
| Lebar muka (panjang muka) | Lebar bahagian silinder di mana hubungan tali pinggang | Biasanya sesuai dengan lebar tali pinggang, ditambah elaun |
| Ketebalan dinding / rim | Ketebalan cangkang | Bergantung pada reka bentuk tekanan mekanikal |
| Cakera / bebibir akhir | Cakera dikimpal hingga berakhir | Bertindak sebagai antara muka antara hab dan kulit |
| Salutan / ketinggalan | Getah, seramik, urethane, yang lain | Meningkatkan geseran atau rintangan memakai |
| Aci & galas | Bearing housing, aci bor, anjing laut | Mesti sesuai dengan beban, penjajaran, persekitaran |
| Muatkan penilaian / tork maksimum | Beban radial maksimum atau tork yang dibenarkan | Berdasarkan reka bentuk, faktor keselamatan |
| Kelajuan (rpm) | Kelajuan putaran maksimum | Bergantung pada had galas dan kelajuan tali pinggang |
Pertimbangan Reka Bentuk Pulley
Pulley mesti sesuai dengan lebar tali pinggang, ketebalan, dan keperluan ketegangan.
Lagging/Coating boleh ditambah untuk meningkatkan daya tarikan atau menahan lelasan.
Kekuatan cakera akhir, kualiti kimpalan, dan reka bentuk hab adalah kritikal untuk ketahanan.
Pemilihan galas (dimeteraikan, dilindungi, penyelenggaraan) mempengaruhi seumur hidup.
Pengimbangan statik dan dinamik mengurangkan kehidupan getaran dan memanjangkan.
Anpemalas(atau roller roll / idler) adalah komponen silinder yang tidak didorong yang menyokong tali pinggang dan beban (atau menyokong bahagian belakang tali pinggang).
Idlers Jalur: Menyokong tali pinggang yang dimuatkan dalam bentuk palung (biasanya set 3-roll: sampingan, tengah).

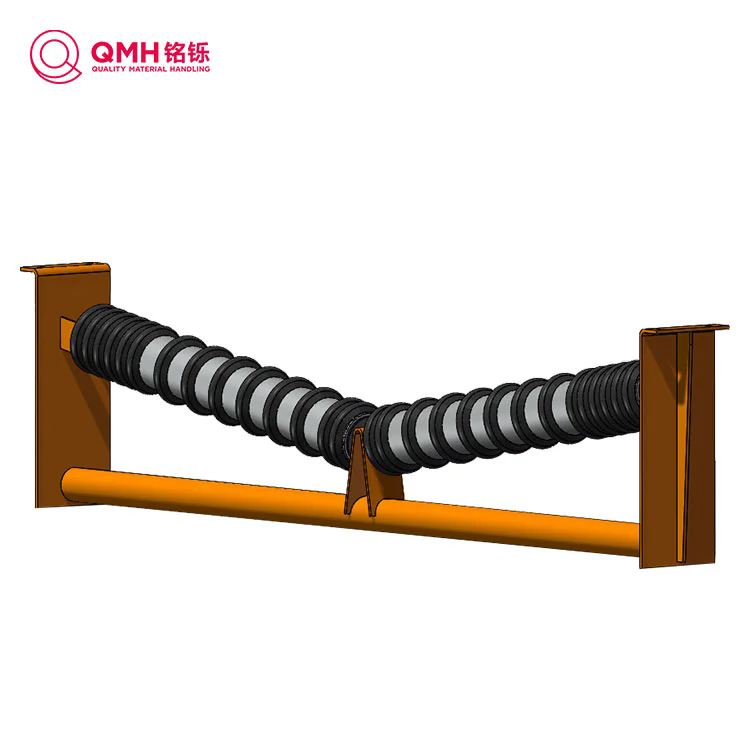

Impak Idlers: Diletakkan di titik pemuatan untuk menyerap kesan dan melindungi tali pinggang.
Kembali / kembali Idlers sampingan: Sokong tali pinggang pada laluan kembali, meminimumkan SAG.
Idlers Self-Aligning / Self-Centering: Bantuan menyusun semula tali pinggang yang bersiar-siar.
Idlers rata / saluran: Untuk tali pinggang rata atau bahagian peralihan.
| Spesifikasi | Penerangan | Contoh / Nilai biasa |
|---|---|---|
| Diameter gulung | Diameter luar kerang roller | 3 ", 4", 5 ", 6" dll untuk CEMA standard |
| Panjang gulung / panjang shell | Panjang cangkang silinder | Memadankan Lebar Belt / Plus Overhang |
| Jenis & saiz galas | Bola Deep Groove, roller tirus, tertutup dll | Dipilih berdasarkan beban dan kelajuan |
| Meterai & pelinciran | Dimeteraikan untuk hidup, labirin, greaseable | Penyelenggaraan yang lebih rendah jika dimeteraikan |
| Kapasiti Penilaian / Pembawa Beban / Pembawa | Beban radial maksimum per roller | Skala oleh kelas CEMA |
| Bingkai / kurungan | Sokongan Struktural untuk Roller | Mesti sepadan dengan geometri bingkai penghantar |
| Jarak (padang roller) | Jarak antara pemukul berturut -turut | Parameter reka bentuk untuk menghadkan SAG |
CEMA (pengeluar peralatan penghantar Assn.) Piawaian menentukan kelas (B, C, D, E, F) yang mengawal kapasiti beban, lebar tali pinggang, jarak, dll.
Sebagai contoh, Precision Pulley & Idler C4-20T-48SB adalah pemalas dengan:
Jenis Impak Sama (TEI) yang sama
4 dalam diameter roll, 48 dalam lebar tali pinggang, penarafan cema c
Galas bola yang dimeteraikan
Labyrinth/SEAL Hubungi
Panjang keseluruhan: ~ 59.5 inci
Idlers mesti mengendalikan beban radial dan paksi, menahan misalignment, meminimumkan geseran, dan menahan tekanan alam sekitar (habuk, kelembapan, suhu).
Inilah inti dari membuat keputusan pelanggan anda. Sediakan jalan "bagaimana" berstruktur.
Ciri -ciri Bahan: Ketumpatan pukal, saiz benjolan, abrasif, kelembapan, kekerasan.
Parameter Belt: Lebar, Ketebalan, Kelajuan, Profil Ketegangan.
Beban dan throughput: Berat maksimum setiap kaki linear atau setiap segmen.
Faktor Alam Sekitar: Debu, suhu ekstrem, kelembapan, agen menghakis.
Geometri susun atur: Lurus, cenderung, melengkung, peralihan.
Diameter teras saiz dan lebar muka untuk memadankan dimensi tali pinggang dan keperluan balut kenalan.
Pilih lagging atau salutan yang sesuai (getah, seramik) jika geseran tinggi atau bahan -bahan cerah.
Sahkan tork, kuasa, dan margin keselamatan.
Galas dan pengedap yang betul adalah kritikal - jenis tertutup atau boleh dibasuh seperti yang diperlukan.
Keseimbangan pemasangan untuk mengurangkan getaran.
Set set: Pilih set sudut 20 °, 35 °, atau 45 ° setiap beban.
Jarak: Memadai untuk mengehadkan tali pinggang tali pinggang - selalunya <1/90 rentang tali pinggang, atau per cema.
Impak Idlers: Tempat di bawah zon suapan dengan ciri penyerapan kejutan.
Idlers kembali: jarak untuk mengehadkan catenary sag.
Pilih galas yang dimeteraikan untuk penyelenggaraan yang rendah.
Gunakan pemukul self-sejajar di mana tali pinggang mengembara adalah masalah.
Lakukan analisis beban dan tekanan untuk mengesahkan kapasiti radial.
Semak Bearing Life / L10 Ramalan Kehidupan.
Semak toleransi penjajaran.
Memastikan sokongan struktur boleh menanggung beban dan momen.
Gunakan reka bentuk pemalas modular atau drop-in untuk memudahkan swap.
Gunakan meterai jangka hayat dan elakkan reka bentuk yang memerlukan lubrasi semula yang kerap dalam persekitaran yang keras.
Mengekalkan alat ganti bahagian tinggi (cengkerang, galas).
Pantau getaran, suhu, bunyi untuk amaran awal.
S1: Apakah jarak yang dibenarkan antara pemukul?
A1: Jarak bergantung pada kekakuan tali pinggang, beban, kelajuan, dan kendur yang dibenarkan. Sebagai peraturan ibu jari, teruskan jarak sedemikian rupa sehingga SAG adalah <1 inci antara penggelek berturut -turut di bawah beban; Biasanya antara 24 "dan 48" untuk penghantar beban standard (tetapi rujuk jadual CEMA).
S2: Bagaimana saya mengukur pulley pemacu dengan betul?
A2: Mulakan dengan lebar tali pinggang, ketebalan, dan keperluan ketegangan. Kemudian tentukan tork, pilih diameter teras, ketinggalan jika diperlukan, dan pastikan reka bentuk galas/aci dapat mengendalikan beban radial dan lenturan. Gunakan margin keselamatan (mis. 1.5 × tork yang dijangka).
S3: Bilakah saya harus memilih pemukul self-sejajar?
A3: Gunakan pemalas diri yang menyelaraskan diri apabila misalignment tali pinggang adalah biasa kerana beban dinamik, peralihan bingkai sedikit, atau beban yang tidak sekata. Mereka membenarkan pembetulan sudut kecil, mengurangkan pakaian kelebihan.
PadaQmh, Kami memahami ketepatan, ketahanan, dan keperluan penyesuaian sistem penghantar tugas berat. Pelbagai komponen penghantar kami direkayasa untuk memadankan spesifikasi perindustrian yang paling sukar-dari kendi adat ke pemukul yang dimeteraikan untuk kehidupan yang direka untuk persekitaran yang keras. Semasa anda menilai pembekal dan reka bentuk, bekerjasama dengan QMH untuk memastikan:
Lembaran Spesifikasi Terperinci dan Sokongan Kejuruteraan
Reka bentuk modular dan mesra penyelenggaraan
Bahan berkualiti tinggi, kimpalan ketepatan, dan ujian yang ketat
Ketersediaan bekalan dan alat ganti yang responsif
Mari kita bantu anda merancang atau menaik taraf sistem penghantar anda dengan keyakinan.Hubungi kamiHari ini untuk meminta sebut harga, dapatkan lukisan terperinci, atau berunding dengan pemilihan komponen.
